W szkolnej elektronice najważniejsze jest jedno: zrozumieć, co robi dany element i jak wpisuje się w obwód. W praktyce chodzi o kilka podstawowych części, ich symbole oraz proste połączenia, które można zobaczyć w latarce, pilocie czy małym zestawie edukacyjnym. Gdy uczeń opanuje ten zestaw, łatwiej mu przejść zarówno przez lekcję fizyki, jak i przez zadania z techniki.
Najważniejsze informacje, które pomogą szybko ogarnąć temat
- Elektronika w klasie 6 łączy podstawy fizyki z techniką: najpierw trzeba rozumieć obwód, a dopiero potem poszczególne elementy.
- Najczęściej pojawiają się: rezystor, dioda, LED, kondensator, tranzystor, cewka i układ scalony.
- Warto zapamiętać nie tylko nazwy, ale też funkcje: ograniczanie prądu, przepuszczanie prądu w jedną stronę, magazynowanie energii i sterowanie sygnałem.
- Na schematach szkolnych liczy się umiejętność rozpoznania symboli, a nie idealna znajomość elektroniki zawodowej.
- Do prostych doświadczeń wystarczą baterie 1,5 V, 3 V lub 4,5 V oraz elementy niskonapięciowe.
- Największy błąd początkujących to mylenie elementów elektronicznych z samym przewodem lub zbyt szybkie podłączanie układu bez sprawdzenia polaryzacji.
Elektronika w klasie 6 zaczyna się od prostego obwodu
Ja zwykle rozdzielam ten temat na dwie warstwy: najpierw obwód elektryczny, potem elementy elektroniczne. Obwód odpowiada za to, żeby prąd w ogóle miał drogę przepływu: potrzebne są źródło zasilania, przewody i zamknięte połączenie. Dopiero na takiej bazie pojawiają się elementy, które ograniczają prąd, świecą, magazynują energię albo sterują działaniem układu.
To ważne, bo początkujący często wrzucają do jednego worka baterię, przewód, diodę i układ scalony. Tymczasem bateria jest źródłem energii, przewód łączy części układu, a element elektroniczny zwykle wykonuje już konkretną funkcję. Jeśli ten podział jest jasny, reszta materiału układa się znacznie szybciej.
- Źródło zasilania daje energię potrzebną do pracy układu.
- Przewody tworzą drogę dla prądu.
- Elementy elektroniczne zmieniają, ograniczają, magazynują albo sterują przepływem.
Gdy ta różnica jest czytelna, łatwiej przejść do samych części i ich funkcji.
Najważniejsze elementy, które warto znać
Ja uczniom polecam uczyć się ich w grupach, bo wtedy łatwiej zrozumieć różnicę między rolami. Nie trzeba od razu wchodzić w szczegóły budowy półprzewodników czy skomplikowane obliczenia. Na poziomie klasy 6 wystarczy wiedzieć, co dany element robi i z czym najczęściej go mylimy.
| Element | Do czego służy | Jak go zapamiętać | Gdzie spotykasz go najczęściej |
|---|---|---|---|
| Rezystor (opornik) | Ogranicza prąd w obwodzie | Działa jak hamulec dla prądu | Przy diodach LED, w prostych układach ochronnych |
| Dioda | Przepuszcza prąd tylko w jednym kierunku | To zawór jednokierunkowy | W prostownikach, zabezpieczeniach, układach zasilania |
| Dioda LED | Świeci, gdy płynie przez nią prąd | To dioda, która zamienia energię elektryczną na światło | Kontrolki, latarki, wskaźniki |
| Kondensator | Gromadzi ładunek i oddaje go później | Mały magazyn energii | W zasilaczach, aparatach, układach czasowych |
| Tranzystor | Wzmacnia sygnał albo działa jak elektroniczny włącznik | Miniaturowy przełącznik sterowany sygnałem | W czujnikach, układach sterowania, elektronice cyfrowej |
| Cewka indukcyjna | Gromadzi energię w polu magnetycznym | Sprężyna z drutu o specjalnym działaniu | W radiu, filtrach, zasilaczach |
| Układ scalony | Zawiera wiele elementów w jednej obudowie | Mały „mózg” urządzenia | W kalkulatorach, telefonach, zegarkach, sterownikach |
Najważniejszy wniosek jest prosty: nie każdy element robi to samo. Rezystor coś ogranicza, dioda coś blokuje, kondensator coś przechowuje, a tranzystor czymś steruje. Kiedy uczeń zaczyna myśleć właśnie w takich kategoriach, a nie tylko w kategoriach nazw, materiał przestaje być suchą listą pojęć. Sam opis jednak nie wystarczy, bo w elektronice równie ważne są symbole na schemacie.

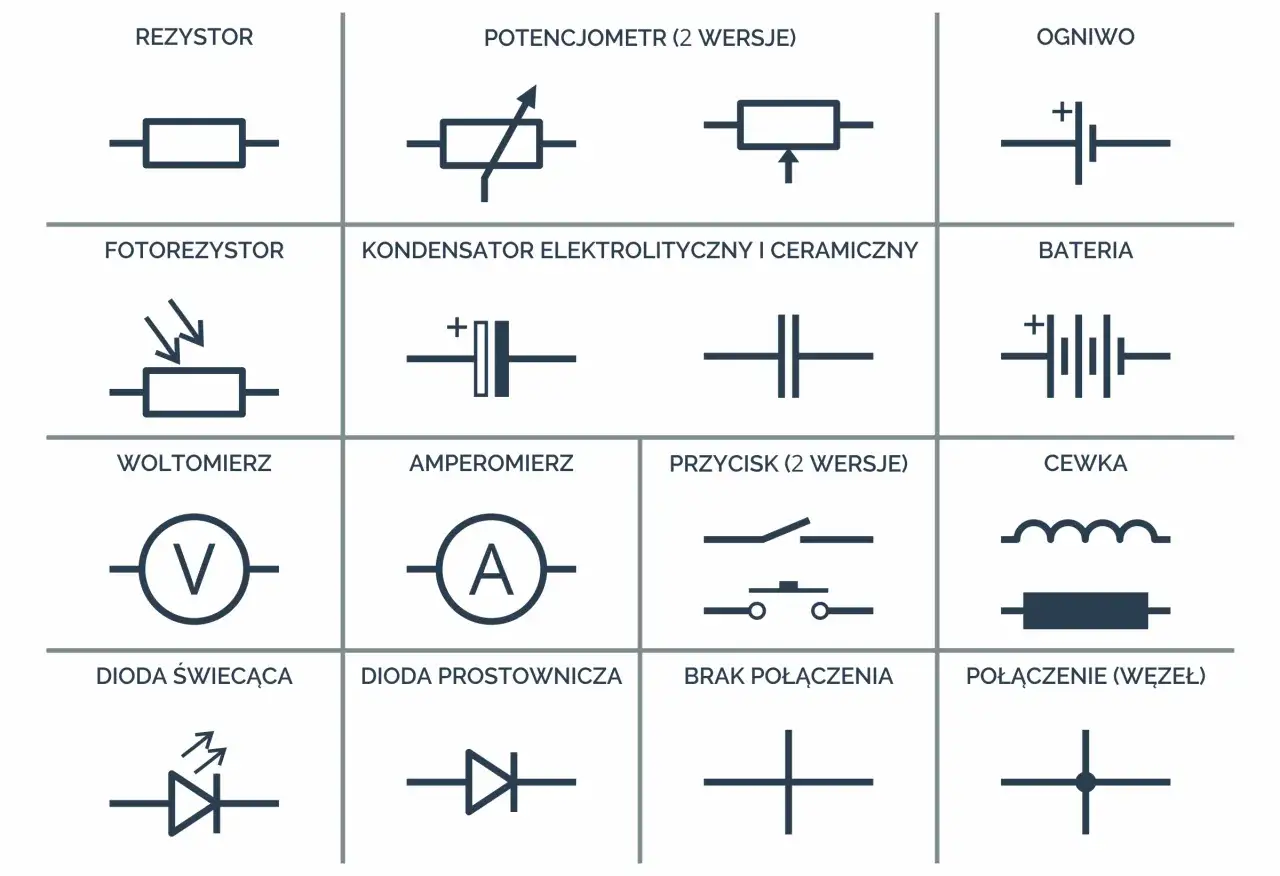

Jak czytać symbole i prosty schemat
Na schematach nie chodzi o ładny rysunek, tylko o jednoznaczny zapis układu. Ja uczę tego tak: najpierw znajdujesz źródło zasilania, potem sprawdzasz, czy obwód jest zamknięty, a dopiero na końcu patrzysz na kierunek i biegunowość elementów.
W szkolnych zadaniach warto kojarzyć kilka najważniejszych znaków:
- rezystor jest często rysowany jako prostokąt albo zygzak,
- dioda ma zaznaczony kierunek przewodzenia,
- dioda LED ma dodatkowe strzałki pokazujące emisję światła,
- kondensator ma dwie okładki, a w wersji spolaryzowanej jedna strona bywa wyraźnie oznaczona,
- źródło zasilania to zwykle para linii lub symbol baterii,
- wyłącznik pokazuje, czy obwód jest otwarty, czy zamknięty.
Jeśli symbol wydaje się obcy, porównaj go z funkcją, a nie tylko z nazwą. To działa lepiej niż mechaniczne wkuwanie, bo w praktyce szybciej rozpoznaje się sens układu niż sam znak graficzny.
Gdy umiesz to czytać, możesz przejść do zbudowania pierwszego układu i sprawdzenia, jak teoria zachowuje się w praktyce.

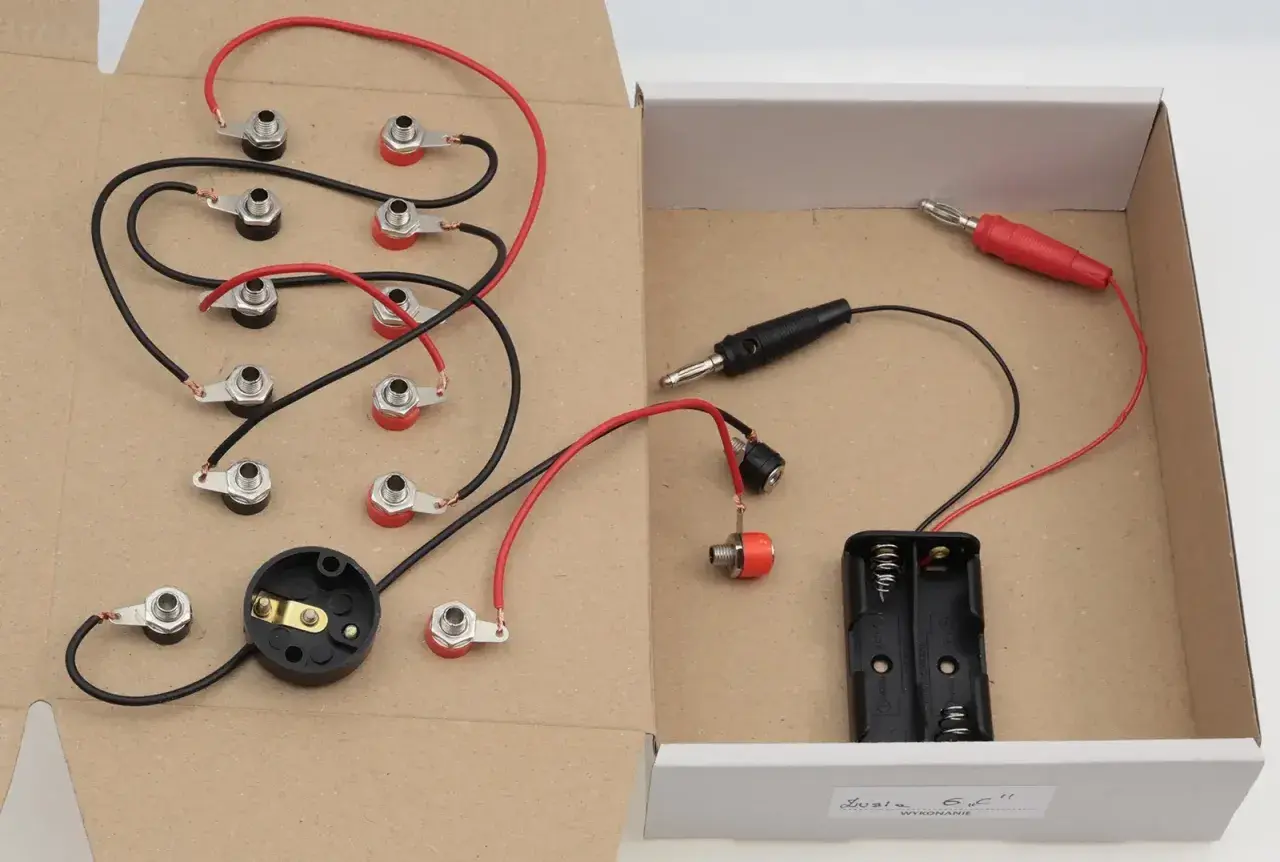

Jak złożyć pierwszy działający układ
W szkolnych doświadczeniach najlepiej zaczynać od małego, bezpiecznego zestawu. Ja najczęściej polecam układ z baterią, rezystorem, diodą LED i przewodami, bo od razu pokazuje on najważniejszą zasadę: prąd płynie tylko wtedy, gdy obwód jest zamknięty, a elementy są dobrane właściwie.
| Co potrzebujesz | Po co to jest | Praktyczna uwaga |
|---|---|---|
| Bateria 3 V lub koszyk 2 x AA | Źródło zasilania | To dobry i bezpieczny start do ćwiczeń szkolnych |
| Dioda LED | Sygnalizuje przepływ prądu światłem | Ma biegunowość, więc trzeba ją włożyć we właściwą stronę |
| Rezystor 220–330 Ω | Ogranicza prąd | Przy zasilaniu 3 V to najczęściej sensowny wybór na początek |
| Przewody połączeniowe | Łączą elementy | Luźny styk często jest powodem, dla którego układ nie działa |
| Wyłącznik | Otwiera i zamyka obwód | Pomaga zobaczyć różnicę między obwodem zamkniętym a otwartym |
Jeśli używasz baterii 9 V, rezystor zwykle musi być większy, najczęściej w okolicach 470–1000 Ω, bo LED bez ochrony bardzo łatwo uszkodzić. Tego nie warto pomijać, bo zbyt mocne zasilanie to jeden z najczęstszych szkolnych błędów. Druga praktyczna zasada jest równie prosta: jeśli dioda nie świeci, odwróć ją i sprawdź styki, zanim uznasz, że element jest zepsuty.
Najlepsza lekcja z takiego ćwiczenia jest jednak szersza niż samo świecenie diody. Uczeń widzi, że elektronika nie jest magią, tylko zestawem powtarzalnych zależności. A kiedy to zrozumie, łatwiej mu też wyłapać własne pomyłki.
Czego najczęściej nie widać na początku i właśnie przez to pojawiają się błędy
Najwięcej problemów w tym temacie bierze się nie z trudnych pojęć, tylko z drobiazgów. W praktyce jedna pomylona strona diody, jeden słaby styk albo jeden brakujący rezystor potrafią zepsuć cały efekt. Dlatego przy prostych układach uczę cierpliwego sprawdzania po kolei, zamiast zgadywania.
- Odwrócona dioda lub LED - element nie zadziała, bo przepływ prądu ma znaczenie kierunkowe.
- Brak rezystora przy LED - dioda może się uszkodzić, jeśli prąd jest zbyt duży.
- Luźne połączenia - układ wygląda poprawnie, ale w środku nie ma ciągłości.
- Mylenie elementu z symbolem - uczeń rozpoznaje rysunek, ale nie wie, do czego służy część.
- Próba działania na zbyt wysokim napięciu - szczególnie niebezpieczna przy prostych szkolnych układach.
Jest jeszcze jedna rzecz, którą często widać na lekcjach: część osób próbuje od razu zapamiętać wszystko naraz. To słaba strategia. Lepiej opanować najpierw rezystor, diodę i LED, potem kondensator i tranzystor, a dopiero na końcu układ scalony. Taka kolejność daje mniej chaosu i dużo lepsze efekty w zadaniach praktycznych.
Po wyłapaniu tych pułapek zostaje już tylko uporządkowanie wiedzy w głowie tak, żeby dało się ją bez stresu odtworzyć na lekcji lub sprawdzianie.
Co zapamiętać przed sprawdzianem z podstaw elektroniki
Gdybym miał zostawić ucznia z jednym krótkim zestawem wiedzy, wybrałbym właśnie ten. W tym temacie nie chodzi o milion definicji, tylko o kilka dobrze rozumianych zależności. Jeśli je znasz, to poradzisz sobie z większością szkolnych poleceń.
- Rezystor ogranicza prąd.
- Dioda przepuszcza prąd tylko w jedną stronę.
- LED świeci, ale potrzebuje właściwego zasilania i zwykle rezystora.
- Kondensator magazynuje ładunek i oddaje go później.
- Tranzystor wzmacnia sygnał albo działa jak elektroniczny włącznik.
- Cewka wiąże się z polem magnetycznym i magazynowaniem energii.
- Układ scalony łączy wiele funkcji w jednej obudowie.
Jeśli umiesz wyjaśnić te rzeczy własnymi słowami, temat masz naprawdę dobrze opanowany. I właśnie o to chodzi w szkolnej elektronice: nie o bezmyślne zapamiętanie nazw, ale o zrozumienie, jak małe elementy tworzą działający układ.
