W geometrii okręgu jedno dobrze rozpoznane twierdzenie potrafi skrócić rozwiązanie zadania o kilka kroków. Twierdzenie o kącie między styczną a cięciwą łączy styczną, cięciwę i kąt wpisany oparty na tym samym łuku, więc daje szybki sposób na wyznaczanie miar kątów bez żmudnego liczenia od podstaw. Poniżej pokazuję, jak tę zależność czytać, jak ją uzasadnić i gdzie najczęściej pojawiają się pułapki.
Najkrótszy zapis tej zależności to porównanie z kątem wpisanym opartym na tym samym łuku

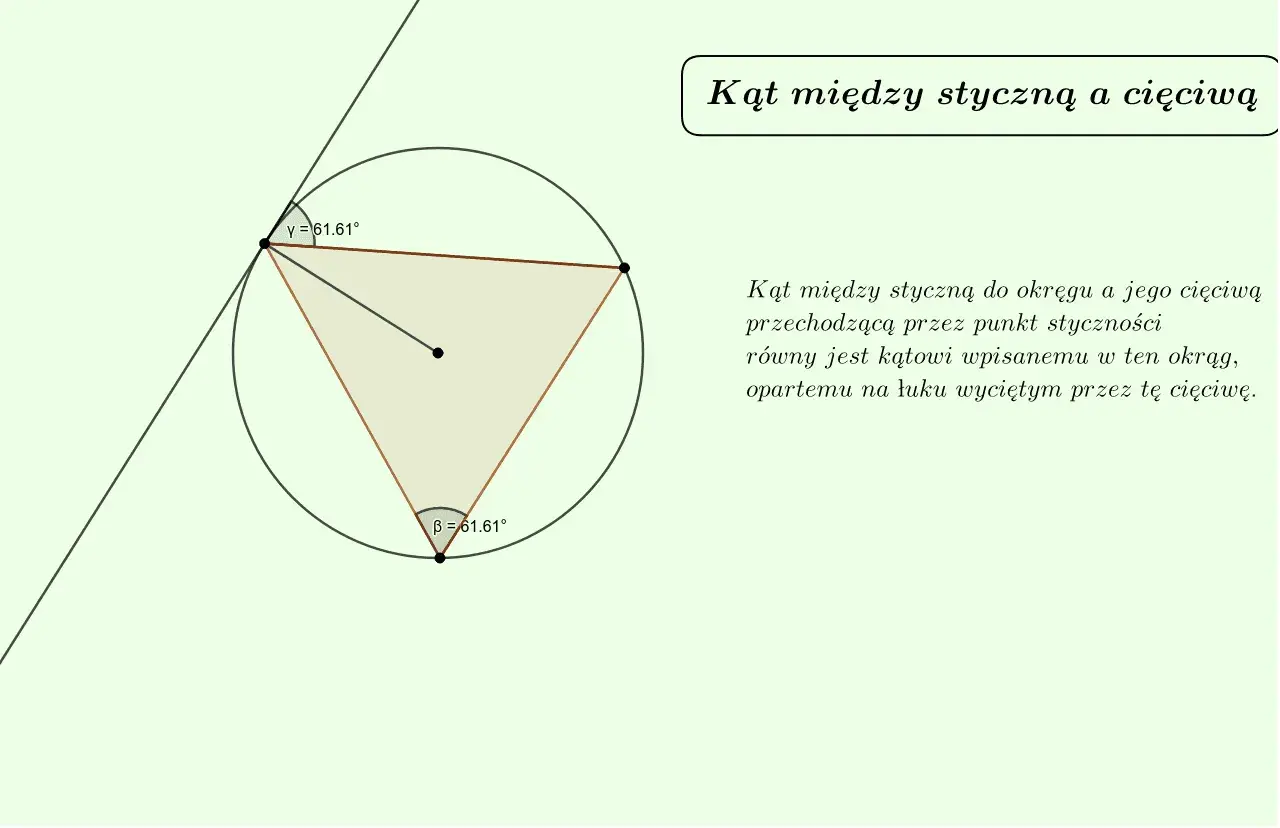

- Kąt między styczną a cięciwą ma taką samą miarę jak kąt wpisany oparty na tym samym łuku.
- Kąt środkowy oparty na tym łuku jest dwa razy większy od obu tych kątów.
- Jeśli cięciwa jest średnicą, kąt przy stycznej ma 90°.
- W zadaniach trzeba zawsze sprawdzić, który łuk jest „wewnątrz” kąta, a który daje tylko kąt przyległy.
- To jedno z tych narzędzi, które szczególnie dobrze działa w zadaniach z okręgiem, trójkątem wpisanym i czworokątem wpisanym.
Na czym polega zależność w okręgu
Najprościej rzecz biorąc, gdy prosta styczna do okręgu spotyka jego cięciwę w punkcie styczności, powstaje kąt, który można „przeczytać” na dwa równoważne sposoby. Z jednej strony patrzę na sam kąt przy stycznej i cięciwie, z drugiej - na kąt wpisany oparty na tym samym łuku. Miary są równe. To właśnie dlatego w szkolnych zadaniach tak często wystarczy rozpoznać odpowiedni łuk, zamiast liczyć każdy kąt osobno.W praktyce wygodnie zapisać to tak:
| Co porównuję | Wniosek |
|---|---|
| kąt między styczną a cięciwą | kąt wpisany oparty na tym samym łuku |
| kąt środkowy oparty na tym samym łuku | jest dwa razy większy |
| cięciwa będąca średnicą | kąt przy stycznej ma 90° |
Ja zwykle myślę o tym twierdzeniu jak o skrócie do całej geometrii okręgu: jeśli wiesz, jaki łuk jest „obsługiwany” przez dany kąt, większość rachunków robi się sama. To prowadzi do najważniejszej praktycznej kwestii, czyli jak na rysunku znaleźć właściwy łuk.
Jak odczytać właściwy łuk na rysunku
Tu pojawia się najwięcej pomyłek, bo na jednym rysunku często widać kilka łuków, kilka kątów i kilka punktów na okręgu. Żeby się nie pogubić, robię zawsze ten sam prosty zestaw kroków.
- Znajduję punkt styczności i sprawdzam, która prosta jest styczna.
- Wskazuję cięciwę wychodzącą z tego punktu.
- Szukam łuku leżącego po tej stronie cięciwy, która znajduje się wewnątrz kąta.
- Patrzę, czy da się wskazać kąt wpisany oparty na tym samym łuku.
- Jeśli rysunek wydaje się niejasny, doprowadzam go do kąta środkowego, bo on zwykle porządkuje sytuację najszybciej.
Warto pamiętać o jednej rzeczy, która uczniom myli się najczęściej: w punkcie na stycznej istnieją dwa kąty przyległe. Twierdzenie dotyczy tego kąta, który odpowiada łukowi „wewnątrz” konstrukcji, a nie jego automatycznego dopełnienia do 180°. Jeśli wybierzesz zły łuk, wynik wciąż będzie wyglądał sensownie, ale okaże się błędny.
To rozróżnienie brzmi drobnie, ale w zadaniach maturalnych robi dużą różnicę. Z tego powodu warto znać także krótki dowód, bo on bardzo dobrze pokazuje, skąd bierze się ta zależność.
Krótki dowód, który opiera się na promieniu i trójkącie równoramiennym
Najwygodniej przejść przez środek okręgu. Oznaczam go przez O, punkt styczności przez A, a drugi koniec cięciwy przez B. Niech α oznacza kąt między styczną w punkcie A a cięciwą AB.
Ponieważ promień poprowadzony do punktu styczności jest prostopadły do stycznej, mam OA ⟂ styczna. Zatem w trójkącie OAB kąt przy A ma miarę 90° - α. A ponieważ OA = OB, trójkąt OAB jest równoramienny, więc kąt przy B też ma 90° - α.
Stąd kąt środkowy ∠AOB ma miarę:
180° - 2(90° - α) = 2α
Na koniec korzystam już z własności kąta wpisanego: kąt wpisany oparty na tym samym łuku ma połowę kąta środkowego. Jeśli więc kąt środkowy ma 2α, to kąt wpisany ma α. I dokładnie tyle ma kąt między styczną a cięciwą.
Ten dowód jest krótki, ale bardzo użyteczny, bo pokazuje też odwrotną drogę: jeśli znam kąt wpisany albo środkowy, mogę wrócić do kąta przy stycznej bez zgadywania. To prowadzi do przykładów, czyli miejsca, w którym teoria zaczyna realnie pracować.
Przykłady, które naprawdę pojawiają się w zadaniach
W zadaniach szkolnych i egzaminacyjnych najczęściej spotykam kilka powtarzalnych układów. Nie trzeba znać ich dziesięciu; wystarczy kilka dobrze rozumianych schematów.
| Sytuacja | Co robię | Wynik |
|---|---|---|
| Kąt środkowy oparty na łuku ma 124° | Dzielę przez 2 | Kąt przy stycznej i kąt wpisany mają po 62° |
| Kąt przy stycznej ma 35° | Przenoszę miarę na kąt wpisany | Kąt wpisany na tym łuku też ma 35° |
| Cięciwa jest średnicą | Korzystam z kąta wpisanego opartego na średnicy | Kąt przy stycznej ma 90° |
| W zadaniu są dwa kąty przy jednym punkcie styczności | Sprawdzam, który jest kątem wewnętrznym względem właściwego łuku | Unikam pomylenia kąta ostrego z przyległym |
Przy pierwszym przykładzie sens jest prosty: jeśli z jakiegoś powodu znam kąt środkowy, to natychmiast mam też kąt przy stycznej. W drugim przykładzie działa to w drugą stronę - z kąta przy stycznej od razu odczytuję kąt wpisany. Trzeci przypadek jest szczególnie ważny, bo średnica często pojawia się w zadaniach jako ukryty skrót do kąta prostego.
W bardziej złożonych zadaniach ten sam mechanizm łączy się jeszcze z trójkątami wpisanymi w okrąg albo z czworokątami wpisanymi. Wtedy nie szukam już pojedynczego kąta, tylko buduję łańcuch równości, który zamyka całą konstrukcję. I właśnie tam łatwo popełnić błąd, jeśli nie zna się typowych pułapek.
Najczęstsze błędy, które zbijają wynik
To nie są problemy z samym twierdzeniem. Najczęściej chodzi o pośpiech i źle odczytany rysunek. W mojej ocenie te cztery pomyłki pojawiają się najczęściej:
- Wybór złego łuku. Uczeń bierze łuk po przeciwnej stronie cięciwy i dostaje poprawnie brzmiący, ale błędny wynik.
- Mylenie kąta ostrego z przyległym. Na stycznej oba kąty są możliwe, ale twierdzenie dotyczy tylko jednego z nich.
- Zapomnienie o prostopadłości promienia i stycznej. Bez tego trudno sensownie uzasadnić cały zapis.
- Użycie twierdzenia poza punktem styczności. Jeśli prosta nie jest styczna, zależność już nie działa.
Pomaga mi jedna prosta zasada: jeśli nie jestem pewien, dorysowuję promień do punktu styczności i sprawdzam, czy potrafię wskazać kąt środkowy na tym samym łuku. Gdy ta para kątów się pojawia, zwykle wszystko wraca na właściwe tory. Gdy jej nie ma, wiem od razu, że muszę jeszcze raz przeanalizować rysunek.
To prowadzi do ostatniej rzeczy, którą warto mieć z tyłu głowy przed sprawdzianem albo maturą: to twierdzenie rzadko działa samotnie. Najczęściej jest elementem większego zestawu zależności w okręgu.
Co jeszcze warto z tego wyciągnąć przed sprawdzianem
Jeśli mam zapamiętać tylko jedną rzecz, to tę: kąt przy stycznej, kąt wpisany i kąt środkowy na tym samym łuku tworzą jedną rodzinę zależności. Dwa pierwsze mają tę samą miarę, a trzeci jest dwa razy większy. To wystarcza, by rozwiązać bardzo wiele zadań bez ciężkich obliczeń.
W praktyce najbardziej opłaca się ćwiczyć trzy nawyki: rozpoznawanie punktu styczności, szybkie wskazywanie odpowiedniego łuku i kontrolowanie, czy nie patrzysz przypadkiem na kąt przyległy. Ja właśnie od tego zaczynam każde zadanie z okręgiem, bo ten prosty schemat oszczędza czas i zmniejsza ryzyko głupiego błędu.
Jeśli połączysz to z dobrą orientacją w kątach wpisanych, średnicach i trójkątach równoramiennych, zyskasz bardzo praktyczne narzędzie do geometrii płaskiej. W zadaniach szkolnych nie chodzi przecież o to, żeby znać dużo haseł, tylko żeby szybko rozpoznać, które z nich naprawdę pracują w danym układzie.
