Wyjaśniam poniżej, jak działa elektromagnes i dlaczego tak prosty układ potrafi być jednocześnie sterowalny, mocny i bardzo przydatny. Zobaczysz, z czego się składa, co naprawdę wzmacnia jego pole, gdzie spotyka się go w praktyce oraz jak zrobić prosty model na lekcji fizyki. Dorzucam też najczęstsze błędy, bo to one najczęściej psują zrozumienie tematu.
Co warto zapamiętać od razu
- Elektromagnes działa dlatego, że prąd płynący przez cewkę wytwarza pole magnetyczne.
- Najsilniejszy efekt daje cewka z wieloma zwojami i rdzeń z miękkiego żelaza.
- Siła elektromagnesu rośnie wraz z natężeniem prądu, liczbą zwojów i jakością rdzenia, ale ogranicza ją nagrzewanie oraz nasycenie materiału.
- W odróżnieniu od magnesu trwałego elektromagnes można włączać, wyłączać i regulować.
- W praktyce wykorzystuje się go m.in. w przekaźnikach, dzwonkach, zamkach, głośnikach i dźwigach do złomu.
Z czego składa się elektromagnes i dlaczego to działa

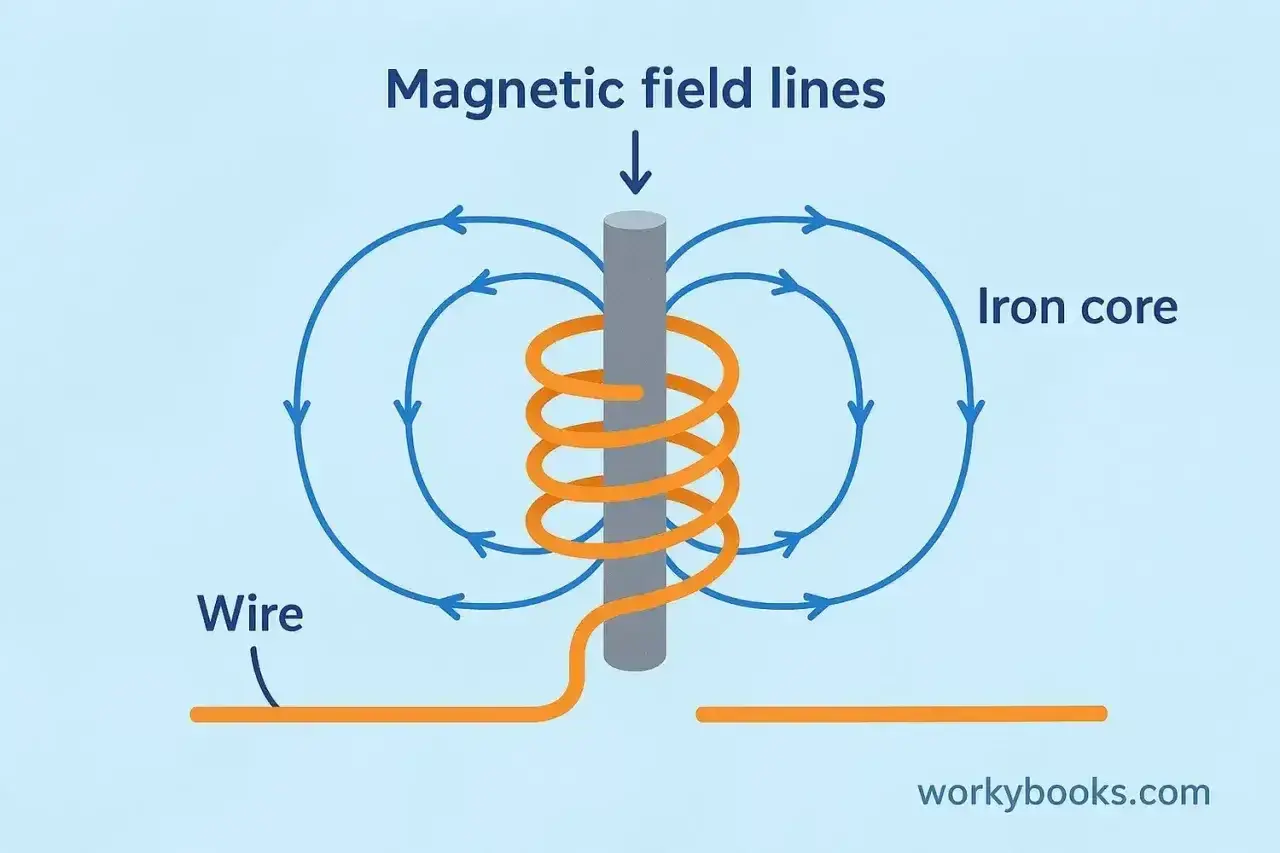

Najprostszy elektromagnes to cewka, czyli drut nawinięty w wiele zwojów, oraz prąd, który przez tę cewkę płynie. Jeśli do środka włożysz rdzeń z materiału ferromagnetycznego, na przykład z miękkiego żelaza, pole magnetyczne staje się wyraźnie silniejsze. Ja tłumaczę to uczniom tak: każdy zwój dokłada swoją część pola, a wszystkie te „małe pola” sumują się w jedną, czytelną całość.Mechanizm jest prosty, ale ważny. Ruch ładunków w przewodniku wytwarza pole magnetyczne, a w cewce te pola od pojedynczych zwojów nakładają się na siebie. W efekcie wewnątrz cewki powstaje obszar o dużo silniejszym polu niż na zewnątrz. Zasada prawej dłoni pomaga ustalić bieguny: jeśli palce prawej dłoni obejmują zwój zgodnie z kierunkiem prądu, kciuk pokazuje zwrot pola wewnątrz cewki.
W uproszczonym modelu szkolnym można powiedzieć, że pole w cewce rośnie mniej więcej proporcjonalnie do liczby zwojów i natężenia prądu. Dla długiej cewki zapisuje się to często jako B ≈ μ · n · I, gdzie n oznacza liczbę zwojów na metr, a μ zależy od rdzenia. To nie jest wzór, który trzeba wkuwać bez zrozumienia, ale dobrze pokazuje logikę działania układu. Ta zależność prowadzi prosto do pytania, co dokładnie najbardziej wzmacnia elektromagnes.
Co naprawdę wzmacnia pole elektromagnesu
Nie każdy elektromagnes działa tak samo. Jedne są na tyle słabe, że poruszą tylko spinacz, inne podnoszą stalowe elementy o dużej masie. Różnica zwykle nie wynika z jednego „magicznego” parametru, tylko z kilku czynników naraz.
| Czynnik | Co zmienia | Co to oznacza w praktyce |
|---|---|---|
| Liczba zwojów | Więcej zwojów daje silniejsze pole | Ciasno nawinięta cewka jest zwykle skuteczniejsza niż luźna |
| Natężenie prądu | Większy prąd wzmacnia pole | Za duży prąd powoduje grzanie i straty energii |
| Materiał rdzenia | Miękkie żelazo koncentruje pole | Rdzeń może znacząco zwiększyć siłę chwytu |
| Długość i kształt cewki | Wpływa na rozkład pola | Krótka, dobrze wykonana cewka zwykle działa lepiej w zadaniu szkolnym |
| Nasycenie rdzenia | Powyżej pewnego momentu pole nie rośnie już proporcjonalnie | Więcej prądu nie zawsze daje od razu dużo większy efekt |
Warto też pamiętać o cieple. Moc wydzielana w przewodniku rośnie zgodnie z zależnością P = I²R, więc podnoszenie prądu szybko zwiększa straty. To właśnie dlatego elektromagnesy projektuje się rozsądnie, a nie „na maksimum”. Kiedy już wiesz, co wzmacnia pole, łatwiej zrozumieć, dlaczego w jednych urządzeniach wybiera się elektromagnes, a w innych magnes trwały.
Czym elektromagnes różni się od magnesu trwałego
To porównanie jest ważne, bo oba rozwiązania potrafią przyciągać metal, ale robią to w zupełnie inny sposób. Magnes trwały działa bez zasilania, a elektromagnes potrzebuje prądu, żeby w ogóle wytworzyć pole. Ta różnica brzmi banalnie, ale w praktyce decyduje o zastosowaniu.
| Cecha | Elektromagnes | Magnes trwały |
|---|---|---|
| Źródło pola | Prąd w cewce | Uporządkowana struktura materiału magnetycznego |
| Włączanie i wyłączanie | Tak | Nie |
| Regulacja siły | Tak, przez zmianę prądu, liczby zwojów lub rdzenia | W praktyce bardzo ograniczona |
| Pobór energii | Tak, gdy działa | Nie wymaga zasilania |
| Najlepsze zastosowanie | Układy sterujące, automatyka, chwytanie elementów | Stałe przyciąganie, proste mocowanie, kompasy |
Jeśli potrzebujesz kontroli, wybierasz elektromagnes. Jeśli chcesz prostoty i braku zasilania, lepszy bywa magnes trwały. Właśnie dlatego przekaźniki, elektrozawory i zamki elektromagnetyczne korzystają z cewki, a nie z klasycznego magnesu. Różnica jest więc praktyczna, nie tylko teoretyczna, i dobrze widać ją w urządzeniach używanych na co dzień.
Gdzie spotykasz elektromagnesy na co dzień
Elektromagnes jest wszędzie tam, gdzie trzeba coś przyciągnąć, odsunąć, zablokować albo uruchomić na krótki czas. Nie zawsze go widać, ale to właśnie on odpowiada za szybkie, powtarzalne działanie wielu mechanizmów. Warto znać te przykłady, bo każdy pokazuje trochę inny aspekt tej samej zasady.
| Urządzenie | Po co tam elektromagnes | Co z tego wynika |
|---|---|---|
| Dzwonek elektryczny | Przyciąga młoteczek | Układ może bardzo szybko wykonywać powtarzalny ruch |
| Przekaźnik | Przełącza styk obwodu | Małym prądem sterujesz większym obwodem |
| Elektrozamek | Blokuje lub odblokowuje mechanizm | Potrzebujesz precyzyjnego włączenia na krótki czas |
| Dźwig do złomu | Podnosi stalowe elementy | Po odłączeniu prądu ładunek można bezpiecznie zwolnić |
| Głośnik | Porusza membraną | Ruch cewki przekłada się na dźwięk |
| Elektrozawór | Otwiera i zamyka przepływ cieczy lub gazu | To dobry przykład sterowania w automatyce |
Najciekawsze jest to, że w każdym z tych przypadków zasada jest podobna, ale oczekiwany efekt trochę inny. W dzwonku liczy się szybkość, w dźwigu siła, a w przekaźniku precyzja przełączania. Jeśli jednak chcesz tę zasadę zobaczyć bezpośrednio, najwięcej daje prosty szkolny eksperyment.
Jak zrobić prosty elektromagnes na lekcji fizyki
To jeden z tych doświadczeń, które dobrze pokazują fizykę bez zbędnej teorii. Do budowy wystarczą: stalowy gwóźdź lub śruba, cienki izolowany drut miedziany, bateria oraz kilka spinaczy do testu. W szkolnej wersji zwykle wystarcza od 50 do 150 zwojów, choć przy mniejszym drucie i słabszym zasilaniu czasem potrzeba ich więcej.
- Nawijasz drut ciasno wokół gwoździa, zostawiając wolne końce do podłączenia baterii.
- Zdrapujesz izolację z końców przewodu, żeby prąd mógł popłynąć.
- Dotykasz końców baterii do drutu tylko na krótki czas.
- Sprawdzasz, czy rdzeń przyciąga spinacze, zszywki albo drobne gwoździe.
- Odwracasz podłączenie baterii i obserwujesz, że bieguny elektromagnesu też się zmieniają.
Tu widać bardzo ważną cechę: elektromagnes działa tylko wtedy, gdy płynie prąd. Gdy odłączysz baterię, przyciąganie zanika niemal natychmiast. To właśnie odróżnia go od magnesu trwałego i pokazuje, dlaczego jest tak przydatny w sterowaniu. W prostym doświadczeniu dobrze też pilnować czasu pracy: przy zbyt długim podłączeniu drut i bateria szybko się nagrzewają, więc najbezpieczniej ograniczyć próbę do kilkunastu, maksymalnie kilkudziesięciu sekund.
Jeśli chcesz poprawić wynik, zwykle bardziej pomaga większa liczba zwojów i dobry stalowy rdzeń niż „mocniejsza” bateria wzięta przypadkiem z szuflady. Nawet taki prosty model pokazuje już większość praw fizycznych, które stoją za pełnowymiarowymi zastosowaniami.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
W tym temacie uczniowie najczęściej mylą trzy rzeczy: materiał, zasilanie i siłę przyciągania. Sam fakt, że coś jest metalowe, nie znaczy jeszcze, że zadziała jak trzeba. Elektromagnes nie przyciąga „wszystkiego, co metalowe”, tylko przede wszystkim materiały ferromagnetyczne, takie jak żelazo czy stal.
- Nie każdy metal reaguje tak samo. Aluminium, miedź czy mosiądz nie zachowują się jak stal.
- Większe napięcie nie zawsze rozwiązuje problem. Liczy się także opór drutu i dopuszczalne nagrzewanie.
- Rdzeń może się nasycić. Po przekroczeniu pewnej granicy dokładanie kolejnych amperów daje coraz mniejszy efekt.
- Prąd zmienny zachowuje się inaczej niż stały. W prostych doświadczeniach szkolnych wygodniejszy jest prąd stały, bo daje stabilny efekt.
- Zbyt cienki drut zwiększa opór. Cewka może się grzać zanim pokaże sensowną siłę chwytu.
Do tego dochodzi jeszcze jeden praktyczny szczegół: w realnych urządzeniach ogromne znaczenie ma szczelina powietrzna. Im większa przerwa między rdzeniem a elementem przyciąganym, tym trudniej uzyskać mocny efekt. To właśnie dlatego konstrukcja mechaniczna bywa tak samo ważna jak sam obwód elektryczny. Kiedy już wiesz, czego unikać, łatwiej ocenić, czy układ ma sens jeszcze zanim go podłączysz.
Jak szybko ocenić, czy układ ma sens
Jeśli miałbym zostawić Ci tylko jedną praktyczną listę do zadań i doświadczeń, byłaby taka:
- Sprawdź, czy drut jest izolowany i ma odsłonięte końce tylko tam, gdzie trzeba.
- Upewnij się, że cewka jest ciasno i równo nawinięta.
- Dobierz rdzeń z materiału ferromagnetycznego, najlepiej z miękkiego żelaza albo stali niskowęglowej.
- Nie zakładaj, że większy prąd zawsze daje lepszy wynik; najpierw sprawdź grzanie i opór układu.
- Pamiętaj, że bieguny elektromagnesu zmieniają się po odwróceniu kierunku prądu.
To wystarczy, żeby z dużą dozą pewności ocenić, czy projekt zadziała w praktyce i czy wyniki doświadczenia mają sens fizyczny. Właśnie tak najłatwiej przejść od samej definicji do realnego zrozumienia tematu: od cewki, przez pole magnetyczne, aż po konkretne zastosowanie. Jeśli umiesz to połączyć, elektromagnes przestaje być abstrakcyjnym hasłem, a staje się prostym i logicznym przykładem tego, jak fizyka zamienia energię elektryczną w ruch i kontrolę.
