Opór elektryczny - zrozum go raz na zawsze!

Przemysław Sawicki 16 kwietnia 2026

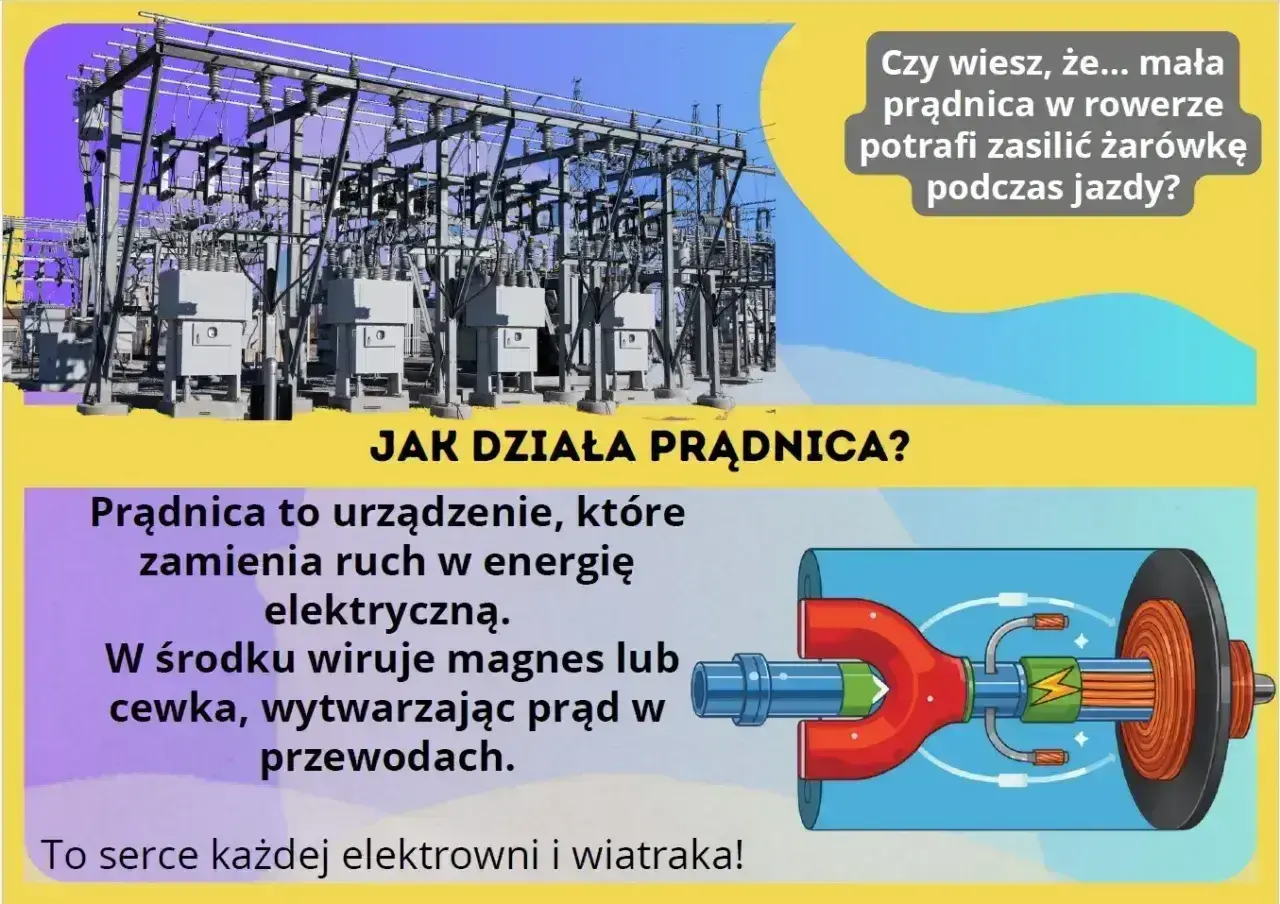

Prądnica zamienia ruch w energię elektryczną, pokonując opór. W środku wiruje magnes lub cewka, tworząc prąd. To serce elektrowni i wiatraków.

Spis treści

Opór elektryczny to jedna z tych wielkości, które wyglądają prosto, a zaczynają się mieszać dopiero przy pierwszych zadaniach z obwodów. W tym tekście pokazuję, jak rozumieć tę zależność bez zbędnej teorii, jak działa prawo Ohma, od czego zależy rezystancja przewodnika i jak wyznaczyć ją w praktyce. Dorzucam też przykłady, które pomagają odróżnić materiał „dobrze przewodzący” od takiego, który celowo ma duży opór.

Najważniejsze rzeczy o przepływie prądu, które warto mieć pod ręką

  • Opór mówi, jak mocno materiał utrudnia przepływ ładunków; jego jednostką jest om (Ω).
  • W prostych zadaniach najczęściej korzystasz z zależności R = U / I.
  • Na opór przewodnika wpływają materiał, długość, przekrój i temperatura.
  • W szkolnym doświadczeniu rezystancję wyznacza się multimetrem albo z pomiaru napięcia i natężenia.
  • Duży opór bywa pożądany w grzałkach i rezystorach, a mały w kablach zasilających.

Czym jest opór w obwodzie elektrycznym

Ja patrzę na opór jak na miarę tego, jak trudno ładunkom poruszać się w danym materiale. Jeśli przy tym samym napięciu jeden element przepuszcza duży prąd, a inny mały, to właśnie różnica oporu zwykle wyjaśnia tę zmianę. W praktyce najłatwiej zobaczyć to na porównaniu miedzianego przewodu, cienkiego drutu oporowego i izolatora, na przykład gumy.

W układach fizycznych opór opisuje się symbolem R, a jego jednostką jest om, oznaczany grecką literą Ω. W uproszczeniu 1 Ω oznacza taki opór, przy którym napięcie 1 V wywołuje prąd 1 A. Odwrotnością oporu jest przewodność, czyli konduktancja: im większa, tym łatwiej prąd przepływa.

Wielkość Symbol Jednostka Co opisuje
Opór R Ω Jak silnie element hamuje przepływ prądu
Napięcie U V „Napęd” dla ładunków w obwodzie
Natężenie I A Ilość ładunku płynąca w czasie

W szkolnym ujęciu przewodniki mają mały opór, izolatory bardzo duży, a nadprzewodniki w pewnych warunkach mogą mieć opór równy zeru. Ten ostatni przypadek jest ciekawy, ale w typowych zadaniach z fizyki prawie zawsze pracujesz na zwykłych przewodnikach i opornikach. To prowadzi prosto do prawa Ohma, bo właśnie ono pokazuje, jak opór łączy się z napięciem i natężeniem.

Jak działa prawo Ohma w praktyce

Najprostsza postać prawa Ohma to U = I · R. Z tego od razu wynika też R = U / I oraz I = U / R. Jeśli napięcie pozostaje stałe, większy opór oznacza mniejsze natężenie; jeśli opór jest stały, większe napięcie daje większy prąd. To brzmi banalnie, ale właśnie na tej zasadzie rozwiązuje się większość szkolnych zadań.

Napięcie U Natężenie I Opór R Co z tego wynika
5 V 1 A 5 Ω Element stawia umiarkowany opór
9 V 0,3 A 30 Ω Prąd jest ograniczony przez większy opór
12 V 2 A 6 Ω Przy tym samym napięciu płynie już znacznie większy prąd

Warto pamiętać o jednym ograniczeniu: prawo Ohma najlepiej działa dla elementów, których opór nie zmienia się istotnie wraz z temperaturą i warunkami pracy. Żarówka z włóknem wolframowym nie jest tu dobrym wzorcem, bo jej opór rośnie, gdy włókno się nagrzewa. Właśnie dlatego w zadaniach trzeba sprawdzać, czy chodzi o opornik, przewodnik czy element nieliniowy.

Od czego zależy opór elektryczny przewodnika

W przypadku jednorodnego przewodnika najwygodniej używa się wzoru R = ρ · l / A, gdzie ρ to rezystywność materiału, l to długość, a A to pole przekroju poprzecznego. Z tego od razu widać trzy rzeczy: dłuższy przewód ma większy opór, grubszy mniejszy, a sam materiał potrafi zmienić wynik bardzo mocno. Dlatego miedziany kabel i drut nichromowy zachowują się zupełnie inaczej, mimo że oba są metalowe.

Czynnik Wpływ na opór Dlaczego to ważne
Materiał Może mocno zwiększać albo zmniejszać opór To cecha samej substancji, a nie tylko jej kształtu
Długość przewodnika Im większa, tym większy opór Długi kabel stawia większy „opór drodze” elektronów
Pole przekroju Im większe, tym mniejszy opór Grubszy przewód łatwiej przewodzi prąd
Temperatura W metalach zwykle podnosi opór Rozgrzany przewodnik nie zachowuje się tak samo jak zimny

Temperatura jest szczególnie ważna w metalach: gdy rośnie, atomy drgają mocniej i elektronom trudniej przejść przez strukturę. W półprzewodnikach sytuacja bywa odwrotna, więc nie warto mechanicznie przenosić jednego wniosku na wszystkie materiały. To drobny szczegół, ale w zadaniach i doświadczeniach decyduje o poprawnej odpowiedzi.

Jak mierzy się rezystancję w szkolnym doświadczeniu

W pracowni najprościej mierzy się ją multimetrem ustawionym na zakres Ω. Taki pomiar wykonuje się przy odłączonym zasilaniu, bo miernik sam podaje niewielki prąd testowy i tylko wtedy wynik ma sens. W szkolnych doświadczeniach często wyznacza się też opór pośrednio, mierząc napięcie woltomierzem i natężenie amperomierzem, a potem licząc R = U / I.

  1. Odłącz źródło zasilania od badanego elementu.
  2. Ustaw multimetr na pomiar oporu i wybierz odpowiedni zakres.
  3. Przyłóż sondy do końców elementu.
  4. Odczytaj wynik i sprawdź, czy jednostka jest podana w Ω, kΩ albo MΩ.

Jeśli mierzysz żarówkę, wynik zmienia się zależnie od temperatury włókna, więc nie dziw się, że pomiar „na zimno” i „na gorąco” da inne liczby. To nie błąd przyrządu, tylko cecha elementu.

Najczęstsze potknięcia są prozaiczne: luźne połączenia, zły zakres pomiarowy, pomylenie omów z kiloomami oraz próba mierzenia elementu w pracującym obwodzie. W praktyce wystarczy chwila nieuwagi, żeby wynik był kompletnie bez wartości, więc przy tym doświadczeniu dokładność jest ważniejsza niż pośpiech. Gdy już wiesz, jak mierzyć, łatwo przejść do pytania, po co właściwie ten parametr bywa tak istotny.

Kiedy wysoka oporność pomaga, a kiedy szkodzi

W elektronice i energetyce nie chodzi o to, by opór był jak największy albo jak najmniejszy. Liczy się to, czy ma pasować do funkcji elementu. W kablach zasilających chcemy strat jak najmniejszych, a w grzałkach dokładnie odwrotnie: energia ma zamieniać się w ciepło w kontrolowany sposób.

Element Jaki opór jest pożądany Dlaczego
Kabel zasilający Niski Żeby ograniczyć nagrzewanie i straty energii
Grzałka Wysoki Żeby zamieniać energię elektryczną w ciepło
Rezystor w układzie Określony, stabilny Żeby ograniczać prąd albo ustalać warunki pracy obwodu
Czujnik temperatury Zmienny Żeby opór mógł służyć do pomiaru temperatury

Tak właśnie widać, że opór nie jest z definicji ani dobry, ani zły. W przewodzie ma być jak najmniejszy, w grzałce wysoki, w rezystorze przewidywalny, a w czujniku użytecznie zmienny. Taka perspektywa pomaga od razu zrozumieć, czemu ten sam parametr pojawia się i w kablu, i w tosterze, i w elektronice sterującej.

Na co uważać, gdy liczysz opór w zadaniach z obwodów

W zadaniach szkolnych najczęściej wygrywa prosta procedura: najpierw sprawdź, czy masz dane U i I, potem policz R = U / I, a dopiero później zastanów się, czy wynik jest realistyczny. Jeśli w treści pojawia się długość przewodu i przekrój, korzystaj z R = ρl / A. Gdy widzisz żarówkę albo termistor, pamiętaj, że element może nie zachowywać się liniowo.

  • Nie mieszaj oporu z rezystywnością. R dotyczy konkretnego elementu, ρ samego materiału.
  • Nie zakładaj, że każdy element spełnia prawo Ohma w całym zakresie pracy.
  • Zawsze sprawdzaj jednostki. Ω, kΩ i MΩ różnią się o rzędy wielkości.
  • W metalu wzrost temperatury zwykle zwiększa opór, więc wynik pomiaru może się zmieniać wraz z nagrzewaniem.

Jeżeli zapamiętasz te cztery rzeczy, większość szkolnych zadań z obwodów przestaje być zgadywanką: wystarczy dobrać właściwy wzór, policzyć w spójnych jednostkach i sprawdzić, czy otrzymana wartość pasuje do rodzaju elementu. To najprostsza droga, żeby opór przestał być abstrakcją, a stał się narzędziem do sensownego opisu obwodu.

FAQ - Najczęstsze pytania

Opór elektryczny to miara tego, jak trudno ładunkom poruszać się w danym materiale. Im większy opór, tym mniejsze natężenie prądu przy tym samym napięciu. Jego jednostką jest om (Ω).

Prawo Ohma opisuje zależność między napięciem (U), natężeniem (I) i oporem (R) w obwodzie. Najprostsza forma to U = I · R. Pozwala obliczyć opór jako R = U / I, co jest podstawą rozwiązywania wielu zadań.

Opór przewodnika zależy od materiału (rezystywności ρ), jego długości (l), pola przekroju poprzecznego (A) oraz temperatury. Wzór R = ρ · l / A pokazuje, że dłuższy i cieńszy przewodnik ma większy opór.

Rezystancję najprościej mierzy się multimetrem ustawionym na zakres omów (Ω), przy odłączonym zasilaniu. Można ją też wyznaczyć pośrednio, mierząc napięcie i natężenie, a następnie obliczając R = U / I.

Wysoki opór jest pożądany w elementach grzejnych, np. w grzałkach, gdzie energia elektryczna zamieniana jest w ciepło. W rezystorach stabilizuje prąd, a w czujnikach temperatury jego zmienność służy do pomiaru.
