W geometrii płaskiej łamana otwarta jest prostym, ale bardzo ważnym modelem figury złożonej z kilku odcinków. W tym artykule pokazuję, jak ją rozpoznać, narysować, opisać i odróżnić od figury zamkniętej, a także gdzie najczęściej pojawiają się błędy w zadaniach szkolnych. To wiedza przydatna zarówno do podstawowych definicji, jak i do bardziej praktycznych ćwiczeń z geometrii.
Najważniejsze fakty o otwartej łamanej
- Składa się z co najmniej dwóch odcinków połączonych końcami w kolejności.
- Ma dwa różne końce, więc nie tworzy zamkniętego obwodu.
- Jej odcinki mogą się nie przecinać albo przecinać, jeśli nie jest łamaną zwyczajną.
- Długość oblicza się przez dodanie długości wszystkich boków.
- W zadaniach szkolnych trzeba pilnować liczby odcinków, wierzchołków i kierunku rysowania.
Co wyróżnia otwartą łamaną
Najprościej patrzę na nią jak na drogę złożoną z prostych odcinków, która ma wyraźny początek i koniec. Każdy kolejny odcinek zaczyna się tam, gdzie kończy się poprzedni, ale pierwszy i ostatni punkt nie spotykają się ze sobą. Właśnie dlatego nie powstaje figura zamknięta, tylko ciąg odcinków ułożonych „po kolei”.

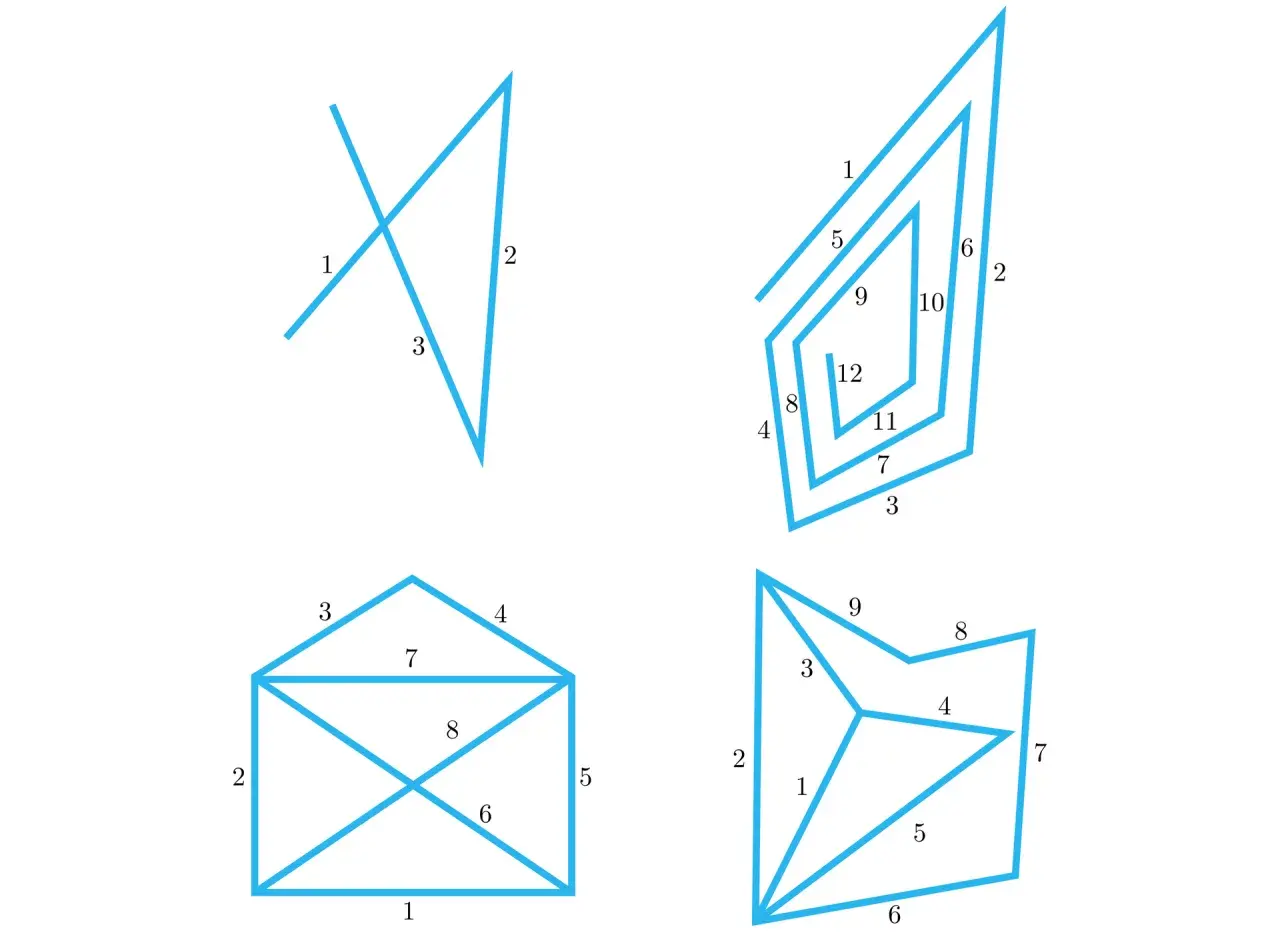

W szkolnym ujęciu łamana to figura utworzona z co najmniej dwóch odcinków. Odcinki nazywamy bokami łamanej, a punkty ich połączenia to wierzchołki. Jeżeli dodatkowo żadne dwa niekolejne odcinki nie przecinają się, mówimy o łamanej zwyczajnej. Gdy przecinają się w innych punktach, mamy łamaną wiązaną.
To rozróżnienie nie jest tylko terminologiczne. Od niego zależy, czy figura nadaje się do opisu jako zwykły ciąg odcinków, czy trzeba doprecyzować jej układ. Kiedy to już masz uporządkowane, łatwiej przejść do porównania z figurami zamkniętymi.
Jak odróżnić ją od łamanej zamkniętej i wielokąta
Tu najłatwiej o pomyłkę, bo różnica bywa niewielka na rysunku, ale bardzo ważna w odpowiedzi. Ja zawsze sprawdzam jedno pytanie: czy początek i koniec figury są tym samym punktem? Jeśli nie, figura jest otwarta. Jeśli tak, wchodzimy już w obszar łamanej zamkniętej, a często także wielokąta.
| Cecha | Otwarta łamana | Łamana zamknięta | Wielokąt |
|---|---|---|---|
| Czy początek łączy się z końcem? | Nie | Tak | Tak |
| Czy tworzy zamknięty obwód? | Nie | Tak | Tak |
| Jaki jest szkolny status figury? | Ciąg odcinków z początkiem i końcem w różnych punktach | Figura domknięta z odcinków | Zamknięta, zwyczajna łamana, która wyznacza wielokąt |
| Przykład | Trasa z punktu A do E, bez domykania obrysu | Obrys czworokąta | Trójkąt, prostokąt, pięciokąt |
Warto pamiętać, że w szkolnej geometrii wielokąt to zwykle zamknięta, zwyczajna łamana. To oznacza, że jeśli rysunek się domyka, nie mówimy już o figurze otwartej. Ta prosta kontrola oszczędza wiele błędów w odpowiedziach i na sprawdzianach. Gdy różnica jest jasna, można spokojnie przejść do rysowania figury od podstaw.
Jak narysować i zapisać łamaną w zadaniu
Ja zaczynam od kolejności punktów, bo to ona porządkuje cały rysunek. Jeśli zadanie mówi o punktach A, B, C, D, to odcinki powinny łączyć je właśnie w tej kolejności: AB, BC, CD. Jeśli figura ma być otwarta, nie łączę ostatniego punktu z pierwszym.
- Wybieram lub odczytuję punkty w zadanej kolejności.
- Łączę je odcinkami tak, by koniec jednego był początkiem następnego.
- Sprawdzam, czy pierwszy i ostatni punkt są różne.
- Zaznaczam wierzchołki i opisuję rysunek zgodnie z treścią zadania.
Praktyczny detal: jeśli łamana ma 4 odcinki, to ma 5 wierzchołków. To częsty punkt potknięcia, bo wiele osób liczy odcinki i punkty tak, jakby były tym samym. Nie są. Odcinki budują figurę, a wierzchołki są punktami styku między nimi.
Dobry nawyk to też zapis wierzchołków małymi krokami, bez pośpiechu. Zamiast zgadywać, wystarczy sprawdzić, czy nazwa figury zgadza się z kolejnością połączeń. Kiedy rysunek jest już poprawny, zostaje jeszcze pytanie o jego długość.
Jak oblicza się długość i co z pomiarami
Długość łamanej to po prostu suma długości wszystkich jej odcinków. Nie ma tu żadnej sztuczki: liczysz każdy bok osobno, a potem dodajesz wyniki. Jeśli odcinki są podane w różnych jednostkach, najpierw sprowadzasz je do jednej, a dopiero potem sumujesz.
Przykład jest prosty: jeśli boki mają długości 3 cm, 4,5 cm i 2 cm, to długość całej łamanej wynosi 9,5 cm. Taki zapis warto robić czytelnie, bo w zadaniach szkolnych liczy się nie tylko wynik, ale też sposób dojścia do niego.
| Odcinek | Długość |
|---|---|
| AB | 3 cm |
| BC | 4,5 cm |
| CD | 2 cm |
| Suma | 9,5 cm |
Jeśli rysunek jest na siatce współrzędnych, długość każdego odcinka oblicza się osobno, zwykle z użyciem twierdzenia Pitagorasa lub prostych zależności dla odcinków poziomych i pionowych. Potem wszystko i tak sprowadza się do jednego kroku: dodania długości boków. To prowadzi już naturalnie do najczęstszych błędów, które widzę w takich zadaniach.
Najczęstsze błędy w zadaniach szkolnych
W praktyce problemy powtarzają się bardzo podobne, dlatego warto je znać zawczasu. Ja zwracam uwagę przede wszystkim na to, czy uczeń nie myli liczby odcinków z liczbą wierzchołków i czy nie domyka rysunku tylko dlatego, że „tak ładniej wygląda”. W geometrii ładniej nie znaczy poprawniej.
- Domknięcie figury mimo polecenia, by była otwarta.
- Policzenie wierzchołków zamiast boków albo odwrotnie.
- Pomieszanie łamanej z wielokątem.
- Nieprawidłowa kolejność łączenia punktów.
- Zapomnienie o jednostkach przy obliczaniu długości.
- Założenie, że każde przecięcie odcinków przekreśla poprawność łamanej.
Ostatni punkt wymaga doprecyzowania: przecięcie odcinków nie zawsze wyklucza łamaną, ale może zmienić jej rodzaj na wiązaną. W zadaniach szkolnych najlepiej po prostu sprawdzić, czy niekolejne boki się przecinają, bo od tego zależy poprawny opis figury. Taki szybki test zamyka temat od strony praktycznej.
Jak szybko sprawdzić, czy figura jest naprawdę otwarta
Jeśli mam ocenić rysunek w kilka sekund, używam prostego schematu. Najpierw patrzę, czy pierwszy i ostatni punkt są różne. Potem sprawdzam, czy każdy odcinek łączy się tylko z następnym. Na końcu upewniam się, że nikt nie zamknął obrysu przez przypadek.
- Początek i koniec muszą być w różnych punktach.
- Odcinki mają iść kolejno, bez przeskakiwania punktów.
- Jeśli figura miała być otwarta, nie łączę ostatniego punktu z pierwszym.
- Przy przecięciach sprawdzam, czy nadal opisuję łamaną zwyczajną, czy już wiązaną.
To prosty filtr, ale naprawdę działa. Dzięki niemu łatwiej odróżnić poprawny rysunek od takiego, który tylko wygląda sensownie na pierwszy rzut oka. A w geometrii płaskiej właśnie taka dokładność zwykle decyduje o pełnych punktach.
