Napięcie a natężenie prądu to dwa pojęcia, które często pojawiają się razem, ale opisują coś zupełnie innego. W tym tekście pokazuję, jak je rozróżnić, kiedy działa prawo Ohma, co zmienia opór oraz jak czytać proste obwody i pomiary bez zgadywania. Dorzucam też konkretne przykłady liczbowe, bo właśnie na nich najłatwiej sprawdzić, czy temat został naprawdę zrozumiany.
Najważniejsze zasady są proste, jeśli rozdzielisz trzy wielkości obwodu
- Napięcie opisuje różnicę potencjałów i jest „napędem” dla ładunków, a natężenie pokazuje, ile ładunku przepływa w czasie.
- W przewodniku omowym obowiązuje wzór U = I × R, więc przy stałym oporze większe napięcie daje większy prąd.
- Opór zależy od materiału, długości, przekroju i temperatury, dlatego nie każdy element zachowuje się liniowo.
- W układzie szeregowym natężenie jest takie samo w całym obwodzie, a w równoległym takie samo jest napięcie na gałęziach.
- Woltomierz łączy się równolegle, a amperomierz szeregowo; zamiana tych połączeń prowadzi do błędnych wyników.
Napięcie, natężenie i opór w jednym obwodzie

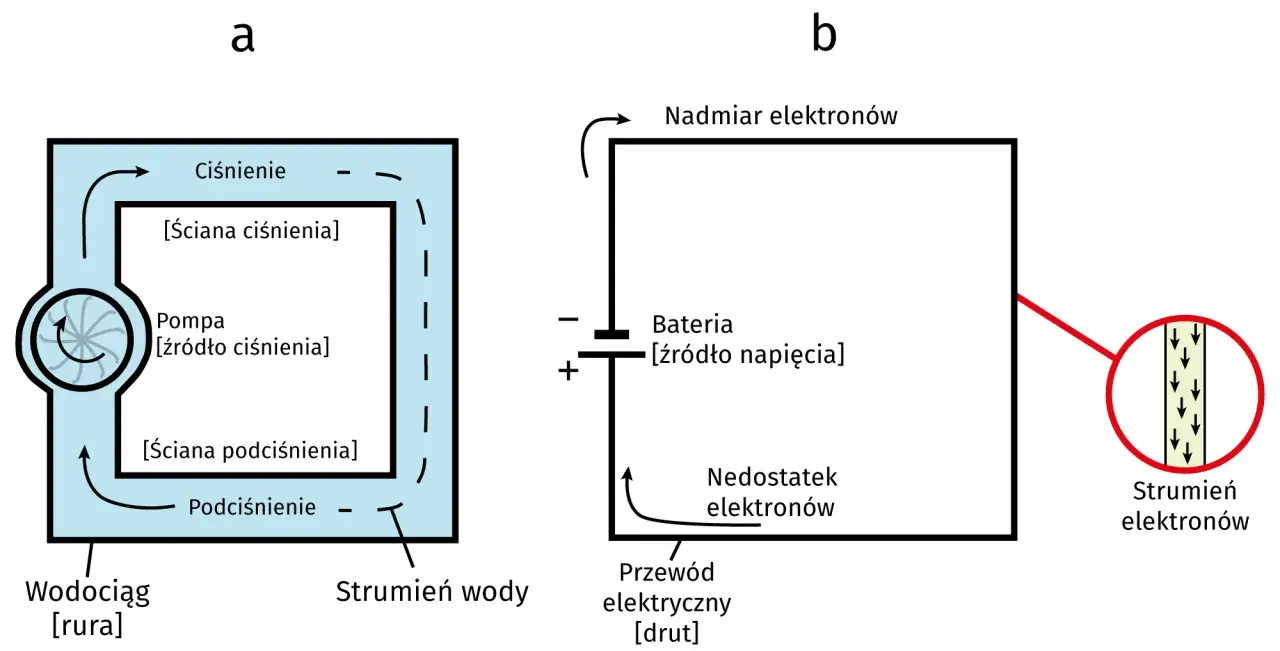

Najprościej ujmuję to tak: napięcie mówi, jak silnie układ „pcha” ładunki do ruchu, natężenie mówi, ile ładunku rzeczywiście przepływa, a opór mówi, jak bardzo ten przepływ jest ograniczany. To trzy różne rzeczy, choć w zadaniach szkolnych bardzo lubią występować razem.
Ja zwykle zaczynam od krótkiego rozdzielenia tych pojęć, bo wtedy znika większość pomyłek. Napięcie oznaczamy literą U i mierzymy w woltach, natężenie to I w amperach, a opór zapisujemy jako R w omach.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Napięcie | U | V | Różnicę energii przypadającej na ładunek i „napęd” obwodu |
| Natężenie | I | A | Ilość ładunku przepływającą w jednostce czasu |
| Opór | R | Ω | To, jak mocno element utrudnia przepływ prądu |
W praktyce ważne jest jeszcze jedno rozróżnienie: napięcie może istnieć nawet wtedy, gdy obwód jest otwarty, ale natężenie nie popłynie bez zamkniętej drogi. Dlatego sama bateria ma napięcie, natomiast prąd pojawia się dopiero wtedy, gdy podłączymy odbiornik. Z tego właśnie punktu wyjścia wynika prawo Ohma, czyli najważniejsza zależność w tym temacie.

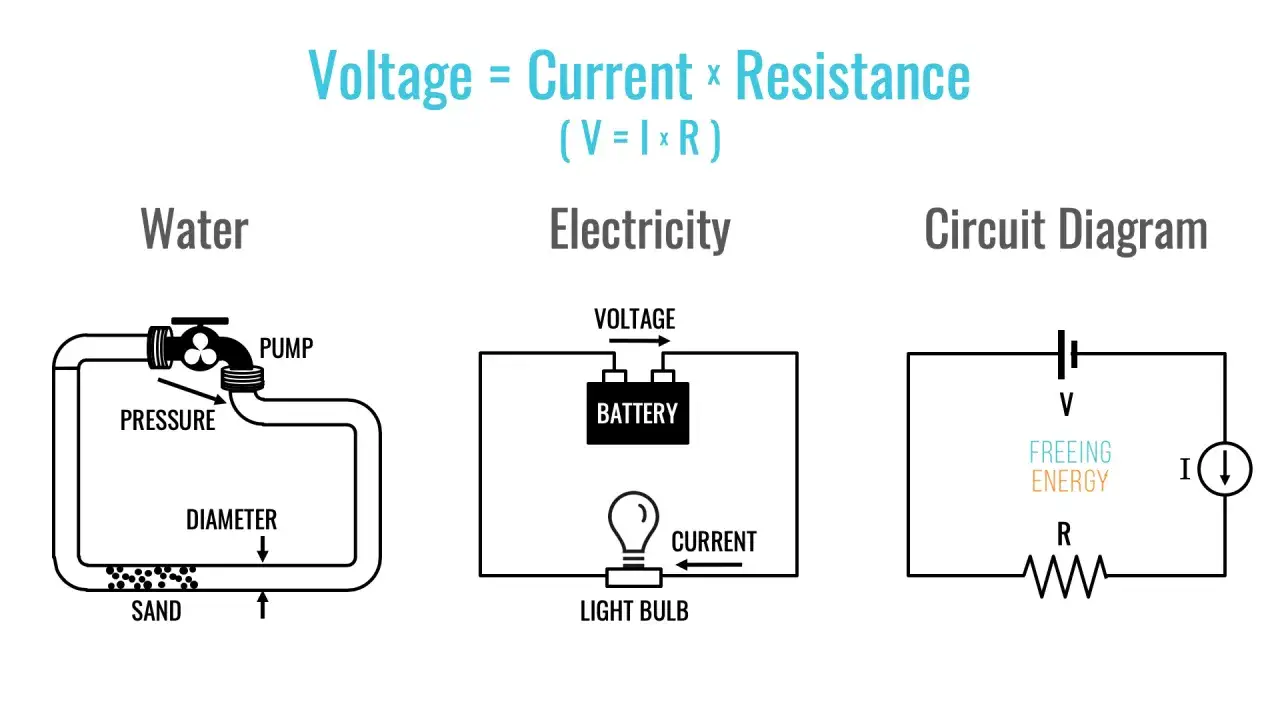

Jak działa prawo Ohma bez szkolnego żargonu
W przewodniku omowym zależność jest prosta: I = U / R. Jeśli napięcie rośnie dwa razy, natężenie też rośnie dwa razy, ale tylko wtedy, gdy opór pozostaje taki sam. Jeśli opór wzrasta, prąd maleje. To dlatego ten sam zasilacz może dawać zupełnie inne wyniki w różnych urządzeniach.
Gdy znam dwie wielkości, bez problemu wyliczam trzecią:
- U = I × R - gdy znam prąd i opór, obliczam napięcie.
- I = U / R - gdy znam napięcie i opór, obliczam prąd.
- R = U / I - gdy znam napięcie i natężenie, obliczam opór.
| Napięcie | Opór | Natężenie | Co z tego wynika |
|---|---|---|---|
| 12 V | 6 Ω | 2 A | Prąd jest wyraźny, bo opór nie jest duży |
| 9 V | 360 Ω | 0,025 A = 25 mA | Duży opór mocno ogranicza przepływ |
| 24 V | 4 Ω | 6 A | Mały opór przy wysokim napięciu daje duży prąd |
W zadaniach szkolnych bardzo pomaga mi nawyk zapisywania jednostek od razu przy liczbach. 25 mA to nie to samo co 25 A, a pomyłka w skali potrafi całkowicie zmienić wynik. Jeśli uczeń ma z prawem Ohma kłopot, to zwykle nie z samym wzorem, tylko z przeliczaniem jednostek i z założeniem, że opór zawsze jest stały. A właśnie tutaj zaczynają się wyjątki.
Kiedy zależność przestaje być liniowa
Nie każdy element obwodu zachowuje się jak idealny opornik. W oporniku metalowym o stałej temperaturze zależność między napięciem a natężeniem jest zazwyczaj liniowa, ale w żarówce, diodzie czy LED wygląda już inaczej. Dzieje się tak dlatego, że opór może się zmieniać wraz z warunkami pracy.
Najważniejsze jest to, że opór zależy od materiału, długości, przekroju i temperatury. W skrócie można to zapisać wzorem R = ρ × l / A, gdzie ρ to opór właściwy materiału, l to długość przewodnika, a A to pole przekroju. Dłuższy i cieńszy przewód ma większy opór, więc przy tym samym napięciu popłynie mniejsze natężenie.
| Element | Jak zachowuje się zależność U-I | Co to oznacza w praktyce |
|---|---|---|
| Opornik metalowy | Blisko liniowo | Prawo Ohma działa dobrze w szerokim zakresie |
| Żarówka z włóknem | Krzywa, a nie linia prosta | Włókno się nagrzewa, więc opór rośnie |
| Dioda / LED | Zależność progowa i nieliniowa | Element zaczyna przewodzić dopiero po przekroczeniu pewnej wartości |
| Termistor | Silnie zależna od temperatury | Opór jest celowo zaprojektowany tak, by się zmieniał |
To właśnie dlatego nie wolno ślepo zakładać, że każde urządzenie „liczy się” według tej samej prostej reguły. Jeśli element się nagrzewa albo ma półprzewodnikową budowę, wykres prądowo-napięciowy może być wyraźnie zakrzywiony. I tu dochodzimy do kolejnej rzeczy, która w szkolnych zadaniach robi ogromną różnicę: sposobu połączenia elementów.
Co dzieje się w obwodach szeregowych i równoległych
W obwodzie szeregowym jest tylko jedna droga przepływu, więc przez każdy element płynie to samo natężenie. W obwodzie równoległym sytuacja jest odwrotna z perspektywy napięcia: na każdej gałęzi jest takie samo napięcie, a prąd rozdziela się między odgałęzienia. To dwa różne modele pracy, które trzeba rozpoznawać od razu, bo od nich zależy wynik obliczeń.
| Układ | Natężenie | Napięcie | Opór zastępczy | Co warto zapamiętać |
|---|---|---|---|---|
| Szeregowy | Takie samo w całym obwodzie | Dzieli się na spadki na kolejnych elementach | Rz = R1 + R2 + ... | Im więcej elementów, tym zwykle mniejszy prąd |
| Równoległy | Rozdziela się między gałęzie | Takie samo na każdej gałęzi | Jest mniejsze niż najmniejszy opór gałęzi | Im więcej gałęzi, tym zwykle większy prąd całkowity |
Prosty przykład dobrze to pokazuje. Dwa oporniki 4 Ω i 6 Ω połączone szeregowo przy napięciu 10 V dają opór zastępczy 10 Ω, więc prąd wynosi 1 A. W układzie równoległym przy tym samym napięciu każda gałąź dostaje pełne 10 V, a prądy w gałęziach sumują się do około 4,17 A. Ten przykład jest ważny, bo uczy jednej rzeczy: sam odczyt napięcia nic jeszcze nie mówi, jeśli nie znamy konfiguracji obwodu.
Wiele błędów bierze się z przekonania, że napięcie „zużywa się” jak paliwo. Ja wolę mówić inaczej: w szeregu rozkładają się spadki napięcia, ale ładunek nie znika po drodze. Gdy ten obraz jest jasny, pomiary też stają się prostsze.
Jak mierzyć wielkości i nie pomylić połączeń
Do pomiaru napięcia używam woltomierza podłączonego równolegle do elementu, a do pomiaru natężenia amperomierza włączonego szeregowo. To nie jest techniczny detal, tylko warunek poprawnego odczytu. Woltomierz ma bardzo duży opór wewnętrzny, żeby nie zaburzać układu, a amperomierz bardzo mały, żeby nie ograniczać prądu.
W praktyce przy mierniku uniwersalnym zawsze sprawdzam trzy rzeczy: czy mierzę prąd stały czy przemienny, czy przewód pomiarowy jest w odpowiednim gnieździe oraz czy zakres nie jest zbyt niski. Zaczynam od wyższego zakresu i schodzę niżej dopiero wtedy, gdy wiem, że wynik mieści się bezpiecznie w skali.
- Woltomierz łączę równolegle, bo mierzę różnicę potencjałów na elemencie.
- Amperomierz łączę szeregowo, bo ma mierzyć prąd płynący przez cały obwód.
- Przy mierniku cyfrowym sprawdzam, czy przewód czerwony nie musi trafić do osobnego gniazda dla pomiaru prądu.
- Nie zakładam, że ten sam zakres będzie dobry dla każdej wartości. 25 mA i 2 A to zupełnie inna skala.
- Nie mierzę prądu „na skróty” przez wpięcie amperomierza równolegle, bo to może spowodować zwarcie i błędny odczyt.
Najczęstszy błąd uczniów jest zaskakująco prosty: ktoś myli połączenie miernika z samym elementem obwodu i potem uzyskuje wynik, który fizycznie nie ma prawa się zgadzać. Gdy pamiętam o zasadzie „woltomierz równolegle, amperomierz szeregowo”, większość takich problemów znika od razu. A gdy do tego dochodzą poprawne jednostki, wynik zaczyna być wiarygodny.
Co sprawdzić, zanim policzysz prąd w obwodzie
Zanim zacznę liczyć, zawsze zadaję sobie kilka krótkich pytań. To oszczędza więcej czasu niż szukanie sprytnego skrótu, który i tak działa tylko w połowie przypadków. W obwodach elektrycznych najważniejsze są: rodzaj elementu, sposób połączenia i zgodność jednostek.
- Czy element zachowuje się omowo, czy jego opór zmienia się z temperaturą albo napięciem?
- Czy obwód jest szeregowy, czy równoległy?
- Czy wszystkie wartości są zapisane w tych samych jednostkach?
- Czy napięcie, natężenie i opór odnoszą się do tego samego fragmentu obwodu?
- Czy wynik ma sens w skali praktycznej, czy tylko „ładnie wychodzi” na kartce?
Jeśli mam zostawić jedną myśl do zapamiętania, to tę: napięcie nie jest tym samym co natężenie, ale bez napięcia nie ma ruchu ładunków, a bez oporu nie da się przewidzieć, jak duży będzie prąd. Właśnie dlatego w zadaniach i w praktyce patrzę zawsze na cały obwód, a nie tylko na jedną liczbę. Gdy ten układ pojęć wskoczy na właściwe miejsce, obliczenia z fizyki robią się dużo prostsze.
